ЗАНЯТИЕ «БУЕР» Легоконструирование с использованием набора «Простые механизмы» 9689

Автор: Есипова Надежда Анатольевна

Организация: ГБУ ДО Республиканский ДДТ им. Б.Е. Кабалоева

Населенный пункт: Республика Северная Осетия — Алания, г. Владикавказ

Тема занятия: Изготовление модели «Буер» (конструктор Lego «Простые механизмы»)

Цель: Образовательная:

• знакомство с личностью Симона Стевина, работой и изобретениями  голландского математика, физика и инженера;
• знакомство с транспортным средством «буер»;
• знакомство с понятиями:
• сила;
• давление;
• расстояние;
• трение;
• возобновляемые источники энергии.
• закрепление навыка соединения деталей.

Развивающая:

• Развивать навыки обобщения, правильного применения понятий и терминов.
• Развивать способность проявления своих знаний в нестандартных ситуациях, а так же внимательности.
• Через формирование установок на восприятие и осмысление учебной информации, развитие личностных качеств самоконтроля и самооценки.
• развитие умения оценивать полученные результаты.

Воспитательная:

• Воспитывать чувство ответственности, умение принимать решение.
• Воспитывать чувство взаимопомощи, доброты, чуткости, уважение к личности другого человека.

Задачи: Собрать модель вертушки, используя навыки работы с конструктором «Простые механизмы», испытать модель с лопастями разной площади.

Инструменты и приспособления:

Интерактивная панель с мобильной стойкой, конструктор «Простые механизмы», готовые детали «парус» разного размера, вентилятор, рулетка или измерительная лента.

Наглядные пособия: Изображения буера. Презентация о голландском математике, физике и инженере Симоне Стевине. Инструкция по сборке модели буера.

1. Организационный момент

Подготовка рабочего места, необходимых инструментов и материалов, ознакомление с целями и задачами занятия.

В технический словарик.

Сегодня мы будем пользоваться терминами:

• Площадь
• Трение
• Сила   ветра
• Возобновляемые источники энергии

2. Основная часть.

Установление взаимосвязей (Задачка из жизни)

Сегодня хочу рассказать вам  о знаменитом голландском математике, физике и инженере Симоне Стевине. До нас дошли его труды по оптике, географии, механике, геометрии, астрономии, в теории музыки. В Московском Политехническом музее хранится уменьшенная модель (1:10) изобретения Симона Стевина уникального для своего времени средства передвижения, прозванного  "гаагским чудом". Это парусная  яхта на четырех колёсах, передвигающаяся по суше, изготовленная для принца Оранского. В 1600 году  принц с приближенными в количестве 28 человек, на глазах многочисленной публики промчался на паруснике по побережью со скоростью, выше скорости лошади (до 30 км/час). Перемещался парусник, используя силу ветра. С помощью этой повозки даже удалось  организовать сообщение между городами, расположенными друг от друга на расстоянии 60 км.



Примерно в 16 веке в Голландии и с 18 века в России у Северных поморов и рыбаков Онежского озера существовали парусные суда, скользящие по льду. Они получили название «буер». Рыбакам приходилось уходить на десятки километров от берега, чтобы ставить сети подо льдом. Они приспособились перевозить свои снасти на лодках, поставив их на полозья. В конце XIX века буера превратились в развлечение, начали проводить первые спортивные соревнования. Спортивный буер мог развивать скорость до 60 км/час. В конце XIX века буера, способные нести на себе 5-10 человек, могли развивать скорость порядка 100 км/ч. Именно на них во время блокады патрулировали «Дорогу жизни» и осуществляли транспортировку грузов.



Существует разновидность буеров на колесах. Они предназначены для гонок в пустынной и степной местности.



Лего-человечки Катя и Дима живут на побережье моря. Здесь постоянно дуют ветра. Ребятам захотелось сделать тележку, которая бы перемещалась, использую энергию ветра. И мы сегодня будем собирать модель буера. Энергию которую он использует для движения называют возобновляемой. Возобновляемые источники черпают энергию из постоянно происходящих в природе процессов. Солнечный свет, ветер, текущая вода, дождь, приливы-отливы, тепло Земли способны дать большое количество энергии, притом эти ресурсы практически неисчерпаемы.

Конструирование

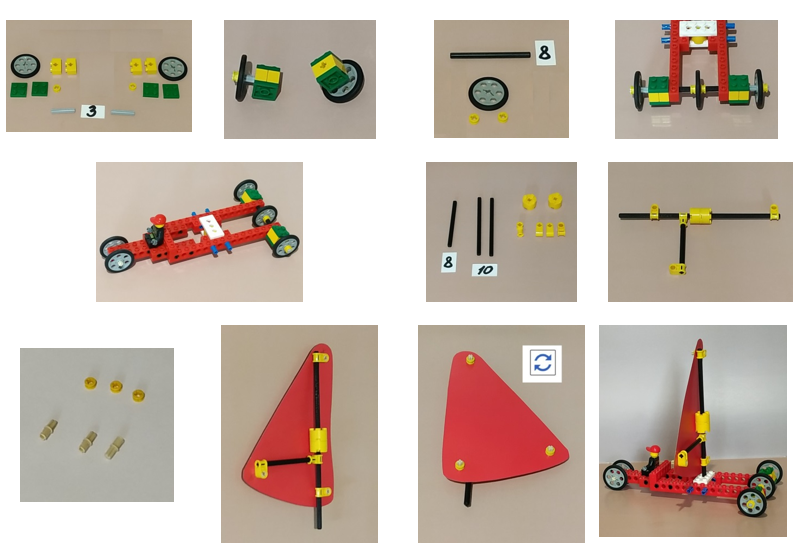

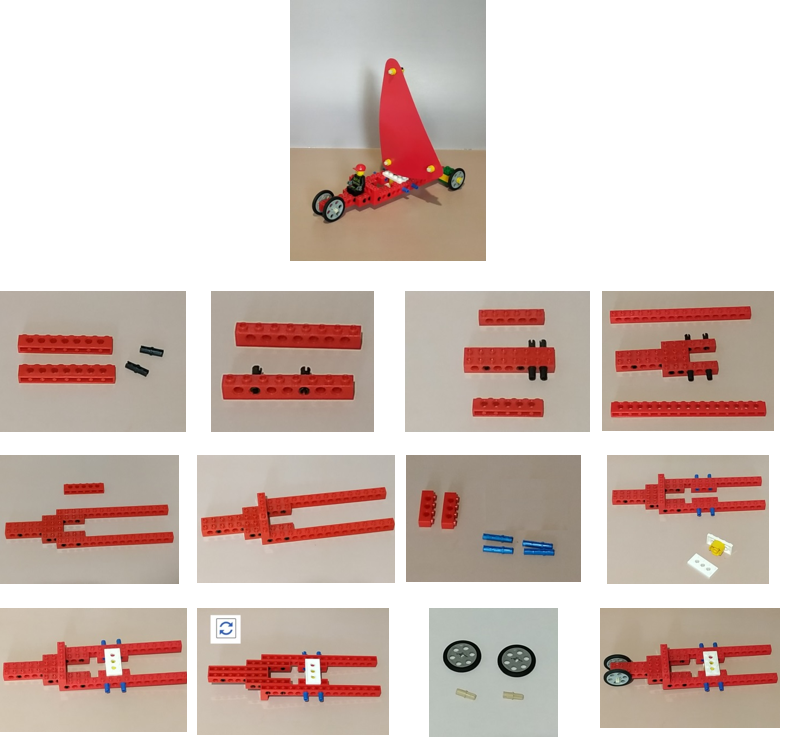

Пользуясь инструкцией, соберем модель буера (яхты на колесах) и установим на ней малый парус.

Мачта модели составная, из 3-х осей. Соединение осей с помощью круглых кирпичиков 2х2 с крестообразным отверстием требует аккуратности. При неправильном расположении осей мачта теряет прочность. Колеса модели должны вращаться свободно. Следите, чтобы не было трения о корпус.

На специально подготовленной площадке, с установленным вентилятором и измерительной лентой, проводим испытание моделей. Производим 3 запуска модели (понятие чистого эксперимента) и запоминаем расстояние которое проезжает буер.

Внимание! Когда вы будете использовать вентилятор, соблюдайте осторожность.

Развитие

Сначала попробуйте предположить, как изменится «поведение» модели, если мы используем парус другой площади. Замените малый парус на большой. Потребуется удлинение мачты.

Испытайте модель вновь. Как изменилось расстояние, на которое уехал буер? Визуально оцените преимущество использования паруса большей площади.

Давайте проанализируем свои исследования:

• Опишите, как работает модель.
• Опишите, что произошло.
• Как вы думаете, увеличение скорости ветра (силы ветра), повлияет на расстояние, проезжаемое буером?
• Получился ли у вас чистый эксперимент?

3. Подведение итогов:

• совместно с детьми проводим сравнение моделей по скорости, правильности и аккуратности изготовления;
• подводим  итог занятия, определяем уровень достижения целей, меру участия каждого;
• выясняем причины недочетов и ошибок.
• поощрение за активность, самостоятельность и проявление инициативы в ходе занятия.

Разбирая модель, при необходимости используем разделитель деталей.
