Лабораторная работа № 7«Исследование зависимости сопротивления проводника от длины l проводника, площади поперечного сечения S и удельного сопротивления ƍ»

Автор: Старкова Людмила Александровна

Организация: МБОУ Наро-Фоминская сош №6 СУИОП

Населенный пункт: Московская область, г. Наро-Фоминск

Лабораторная работа

«Определение зависимости сопротивления проводника от длины l проводника, площади поперечного сечения S и удельного сопротивления ƍ»

Цель: выяснить как зависит сопротивление проводника от материала, длины и площади поперечного сечения

Оборудование : источник питания, амперметр, вольтметр, три одинаковых проводника R1, R2.Проводник R3-такой же длины и сечения ,как R1,но выполненный из другого материала. Соединительные провода.

Ход работы:

  1. 1.Определить цену деления амперметра и вольтметра.
  2. Определить абсолютную погрешность измерения С=Δ
  3. Собрать цепь по схеме с резистором R1
  4. Измерить силу тока I и напряжение U.
  5. Полученные результаты внести в таблицу с учетом погрешности измерений  А = Апр ± Δ
  6. Проделать шаги  3-5 с резистором R3.

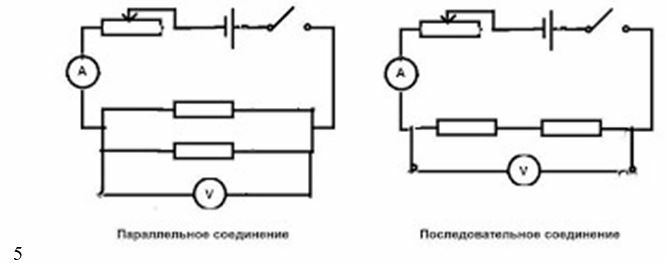

  1. Собрать цепь по схеме с резистором R1 и R2(схема последовательное соединение, длина проводника увеличивается в 2 раза)
  1. Повторить шаги 3-5
  2. Собрать цепь по схеме с резистором R1 и R2(схема параллельное соединение, площадь проводника увеличивается в 2 раза)
  3. Повторить шаги 3-5
  4. По данным таблицы вычислить сопротивления проводников и произвести сравнительный анализ результатов.
  5. Сделать вывод о зависимости сопротивления проводника от материала, длины и поперечного сечения.









Таблица

№ опыта

ƍ, l, S

I=Iпр +Δ

А

U=Uпр+ Δ;

В

R=U/I

Ом

Вывод

1

ƍ1, l, S







Сравнить сопротивления в опытах 1 и 2. Сделать вывод как зависит сопротивление проводника от материала

2

ƍ3, l, S







3

ƍ1, 2l, S







Сравнить сопротивления в опытах 1 и 3. Сделать вывод как зависит сопротивление проводника от длины проводника

4

ƍ1, l, 2S







Сравнить сопротивления в опытах 1 и 4. Сделать вывод как зависит сопротивление проводника от площади поперечного сечения.
